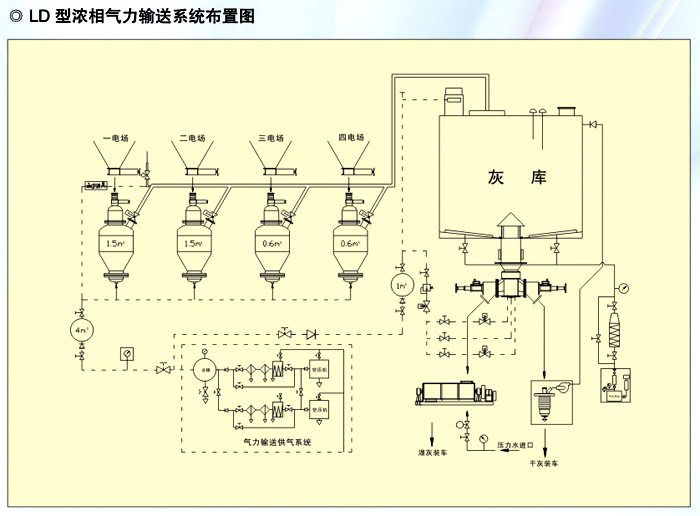

LD型浓相气力输送系统根据国内外先进技术及经验，结合科学实验，经过数年实践，被确认为是一种既经济又可靠的气力输送系统。该系统输送灰气比高，耗气量少，输送速度低，有效降低管道磨损。该系统主要由压缩空气气源，LD型发送器、控制柜、输送管、灰库五大部分。

　　一、压缩空气气源：

由空气压缩机、除油器、干燥器、储气罐及管道组成，主要为发送器及气控元件提供高质量的压缩空气。

　　二、发送器：

接受除尘器集灰斗的飞灰，经流化后通过输送管送至灰库。

　　三、控制柜：

以电脑集中控制各种机械元件动作，并附有手动操作机构。

　　四、输送管道：

经经验，输送距离可达1300米，管路寿命可达20000小时以上。

　　五、灰库：

由灰库本体、布袋除尘器、真空释放阀、料位计、卸灰设备等组成。

工艺流程说明

LD型正压浓相发送器工作过程分为四个阶段：

1、进料阶段

进料阀打开，物料自由落入发送器内，当发送器内上升物料触及料位计后，料位计发出料满信号，进料阀自动关闭，完成进料过程。

2、流化加压阶段

进气阀自动开启，压缩空气进入发送器底部，扩散后穿过流化床，在物料充分流化的同时，发送器内气压上升。

3、输送阶段

当发送器内压力达到一定值时，压力传感器发出信号，出料阀自动开启，流化床上的物料化加强，输送开始，发送器内物料逐渐减少，此过程中流化床上的物料，始终处于边流化边输送。

4、吹扫阶段

当发送器内物料输送完毕，压力下降到管道阻力时，指示灯发出信号，通气延续一定时间，压缩空气清扫管路，然后进气阀关闭，间隔一定时间，关闭出料阀，打开进料阀，完成一次输送循环。

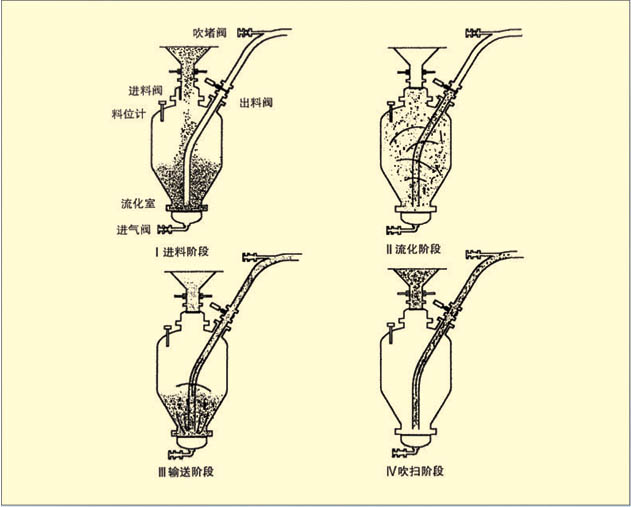

正压浓相发送器工作原理图
